MVR-haihdutuspaikan vaatimukset: Tila ja asettelu

16 Oct, 2026 9:04am

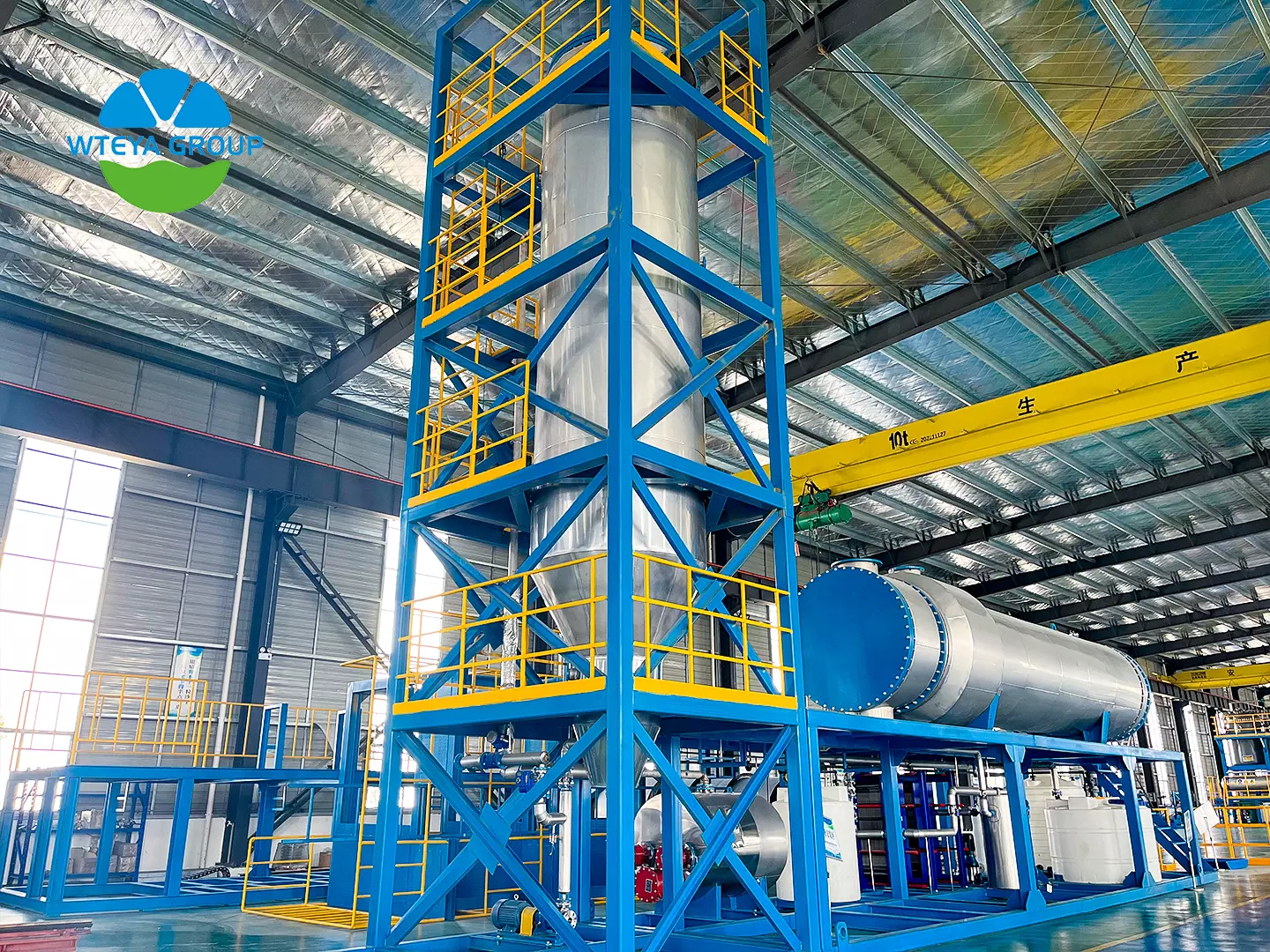

MVR evaporator site layout

MVR-haihduttimen tarvitsema lattiapinta-ala riippuu sen haihdutuskapasiteetista ja konfiguraatiosta. Käytännönnyrkkisääntönä on suunnitella karkeasti 10-20 m² lattiatilaa jokaista 1 tonnia kohden/h haihdutuskapasiteettija jättää lisää tilaa kiteyttäjälle, esikäsittely- ja varastosäiliöille.

🏗️ Kuinka paljon lattiatilaa MVR-höyrystin tarvitsee?

A MVR höyrystin skaalautuu velvollisuudella, joten jalanjälki kasvaanopeasti kapasiteetin myötä:

A 5 t/h liukuu-asennettu yksikkö kestäänoin 60-100 m² mukaan lukien käyttökäytävät, a 10 t/h järjestelmänoin 120-200 m², ja a 30 t/h iso järjestelmä 300-500 m². Jos kiteyttäjä, esikäsittely- ja varastosäiliöt lisätään, kokonaispinta-ala kasvaa vielä 50-100%.

📐 Mistä jalanjälki muodostuu

Asettelu on yleensä järjestetty viiteen vyöhykkeeseen, joista jokainen on suunniteltava erikseen:

Pääprosessialueella on lämmönvaihdin, erotin ja kompressori; apualueella on tyhjiö-, syöttö-, poisto- ja lauhdepumput sekä esilämmitin; sähkö- ja valvomo kestään 10-20 m² MCC- ja PLC-paneeleille; kulkutiet vaativat vähintään huoltoa 1-1,5 m välys joka puolella; ja säiliötilalla on rehu-, rikaste- ja lauhdesäiliöt.

📏 Korkeus ja asennusväli

Korkeus riippuu haihdutusperiaatteesta. Putoaminen-kalvoyksikkö, joka tarvitseenesteen jakelijan ja erotusosan, pääsee ulottumaan 8-15 m korkea; pakotettu-kiertoyksikkö on alempi 5-10 m; liukua-asennettuja laitteita säilytetäännormaalisti sisällä 4-6 m ja voidaan asentaa sisätiloihin tai puoliksi-avoin suoja.

⚙️ Kovan sivuston vaatimukset tarkistettava aikaisin

Useat vaatimukset ovat kiinteitä janiitä on vaikea muuttaa myöhemmin. Perustuksen tulee kantaa laitteiston tulvapaino, joten a kantavuus 10 t/m² tai enemmän tyypillisesti tarvitaan, ja suuret järjestelmät tarvitsevat paalutuksen tai vahvistuksen-betonialusta. Korkeuden tulee jättäänosto- ja huoltotilaa laitteen yläpuolelle. Kompressorihuone tarvitsee ilmanvaihdon ja äänieristyksen, kun taas kylmät alueet vaativat sisäasennuksen tai pakkaseristyksen.

🏆 Miksi suunnitella sivusto WTEYAn kanssa

WTEYA on suunnitellut ja rakentanut haihdutus- ja kiteytysjärjestelmiä lähes 20 vuoden ajan, 2 000+ asiakkaita 30 maakunnassa ja lähellä 200 patenttia, laitteiden saatavuudella 99% tai korkeampi. Toimitamme yleisen järjestelypiirustuksen - mitat, kuormat ja suuttimen suunta - suunnitteluvaiheessa, joten työmaa valmistellaan ennen toimitusta, ja tarjoamme räätälöityjä ratkaisuja täydellisillä OEM-valmistajilla & ODM-palvelut.
